20KVt doimiy zaryadlovchi stansiya quvvat moduli

SK-20K1000 20KVt doimiy zaryadlovchi stansiya quvvat moduli elektr avtomobillarni toʻgʻridan-toʻgʻri toʻgʻridan-toʻgʻri zaryadlash stansiyasi uchun yuqori samarali va yuqori quvvatli zichlikdagi oʻzgaruvchan tokni toʻgʻrilash moslamasidir.

Ushbu 20KW doimiy zaryadlovchi stansiya quvvat moduli 285 ~ 475V AC kuchlanishli kirishni qo'llab-quvvatlaydi, maksimal quvvat 20KW.

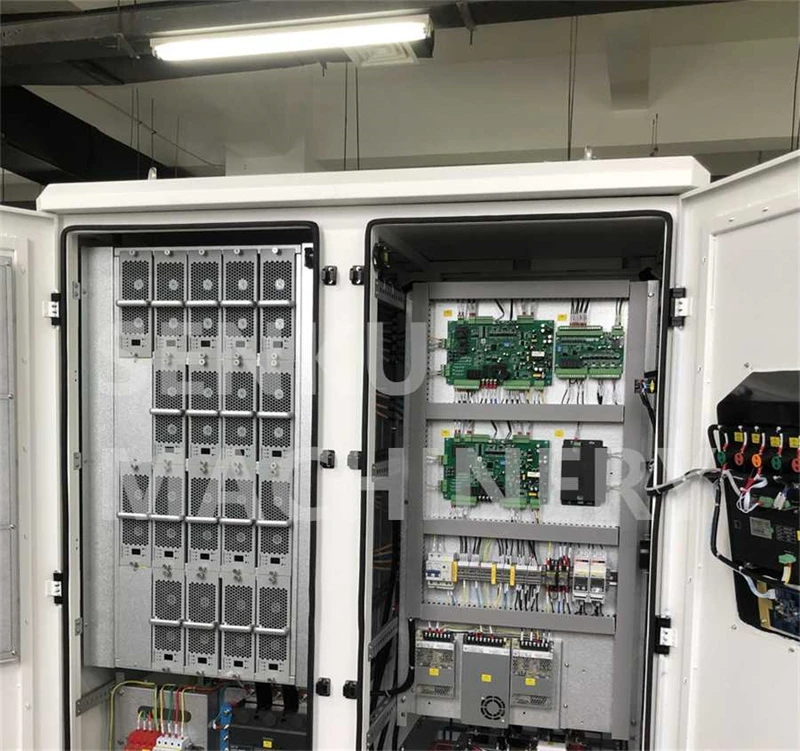

20 kVt quvvatga ega shahar zaryadlovchi stantsiyasining quvvat modulini qo'llash

20 kVt quvvatga ega doimiy zaryadlovchi stansiya quvvat moduli CCS2 CHAdeMo GBT CHAOJI EV Supercharger stantsiyalarini ishlab chiqarish uchun ishlatiladi.

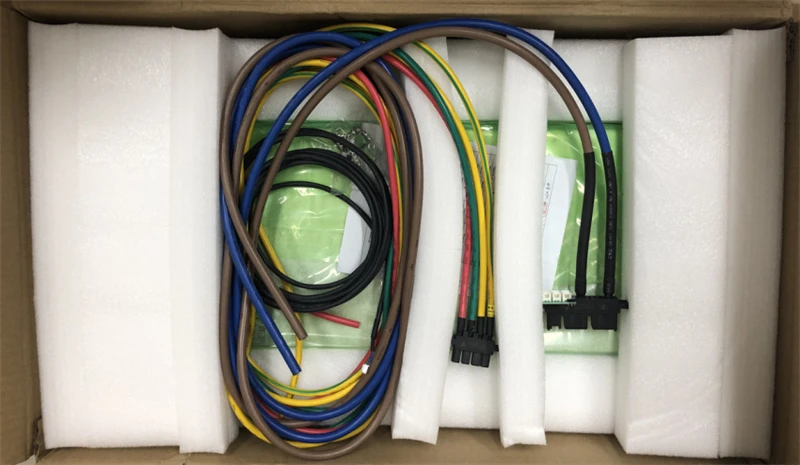

20 kVt quvvatga ega yuqori kuchlanishli quvvat manbai modulining to'plami

Zaryadlash modulining asosiy topologiyasi

1. Bosqichdan oldingi PFC topologiyasi:

(1) Uch fazali uch simli uch darajali VENA:

Bozordagi zaryadlash modullarining asosiy PFC topologiyasi yuqoridagi rasmda ko'rsatilgan: uch fazali uch simli uch darajali VENA, SK-20K1000 20KW EV DC zaryadlovchi quvvat moduli ushbu topologiyadan foydalanadi. Ushbu topologiyaning har bir bosqichi BOOST sxemasiga ekvivalent bo'lishi mumkin.

VIENNA rektifikatorining quyidagi afzalliklari tufayli u zaryadlovchining rektifikator qurilmasining topologiyasi sifatida juda mos keladi.

1. Keng miqyosdagi zaryad stantsiyalarini qurish uchun ko'p miqdorda zaryadlovchi qurilmalar talab qilinadi va xarajatlarni nazorat qilish juda zarur. VIENNA rektifikatori quvvatni o'zgartirish moslamalari sonini kamaytiradi va uning uch darajali xarakteristikalari quvvatni almashtirish trubkasining maksimal kuchlanish pasayishini kamaytiradi. Nisbatan arzon past kuchlanishli quvvat qurilmalarining oz sonini tanlash mumkin, bu esa xarajatlarni sezilarli darajada kamaytiradi;

2. Quvvat zichligi, ya'ni hajm birligidagi quvvat ham zaryadlovchining muhim ko'rsatkichidir. VIENNA rektifikatorining yuqori nazorat chastotasi induktor va transformatorning hajmini pasaytiradi, zaryadlovchining hajmini sezilarli darajada kamaytiradi va quvvat zichligini yaxshilaydi;

3. VIENNA rektifikatorining yuqori quvvat koeffitsienti va past harmonik oqimi zaryadlovchini elektr tarmog'iga katta miqdorda harmonik ifloslanishni olib kelishiga yo'l qo'ymaydi, bu esa zaryad stantsiyalarini keng miqyosda qurish uchun qulaydir. Shuning uchun, asosiy zaryadlovchi modul ishlab chiqaruvchilari zaryadlovchining rektifikator qurilmasi topologiyasi sifatida VIENNA rektifikatorlaridan foydalanadilar.

4. Har bir fazadagi ikkita MOS trubkasi teskari ketma-ketlikda ulanadi va PWM rektifikatori kabi yuqori va pastki quvurlar o'rtasida to'g'ridan-to'g'ri ulanish hodisasi bo'lmaydi. O'lik zonani hisobga olishning hojati yo'q va haydovchi sxemasini amalga oshirish nisbatan oson.

Kamchiliklari:

1. Chiqish neytral nuqta balansi muammosi: Neytral nuqta kuchlanishining o'zgarishi tarmoqqa AOK qilingan oqimning harmonik komponentini oshiradi. Neytral nuqtadagi kuchlanish jiddiy og'ishsa, kalit komponentlari va doimiy oqim oqimi haddan tashqari kuchlanish tufayli buziladi. Shuning uchun DC tomoni neytral nuqta potentsialining muvozanatini hisobga olish kerak;

2. Energiya faqat bitta yo'nalishda uzatilishi mumkin.

Ushbu 20KW 1000V DC zaryadlovchi stansiyasi yuqori kuchlanishli quvvat manbai moduli haqida batafsil ma'lumot, iltimos, biz bilan bog'laning.savdo jamoasi, Rahmat!
